Cube Guard Board Sensor

Que fait il?

C'est Simple Objet Connecté qui a pour rôle de mesurer la température et le taux d'humidité dans une baie réseau. Ceci afin de s'assurer que les équipements préssent ne surchauffent pas.
Le tout est relié à un serveur Domoticz qui graphe les constantes.
Ce même serveur Domoticz est lui interconnecté avec l'interface d'Alex de Amazon ou Google Home
afin de pouvoir être interrogé Vocalement.

Datagramme D1 Mini

Cela reprend le Schéma de câblage pour le D1 Mini
Résumé de l'appareil

Microcontrôleur: Tensilica 32 bits RISC CPU Xtensa LX106
Tension de fonctionnement: 3,3 V
Tension d'entrée: 7-12 V
Broches d'E / S numériques (DIO): 11
Broches d'entrée analogique (ADC): 1
UART: 1
SPI: 1
I2C: 1
Mémoire flash: 4 Mo
SRAM: 64 Ko
Vitesse d'horloge: 80 Mhz
Wi-Fi: IEEE 802.11 b / g / n:
Commutateur TR, balun, LNA, amplificateur de puissance et réseau d'adaptation intégré
Authentification WEP ou WPA / WPA2 ou réseaux ouverts

Cube Guard

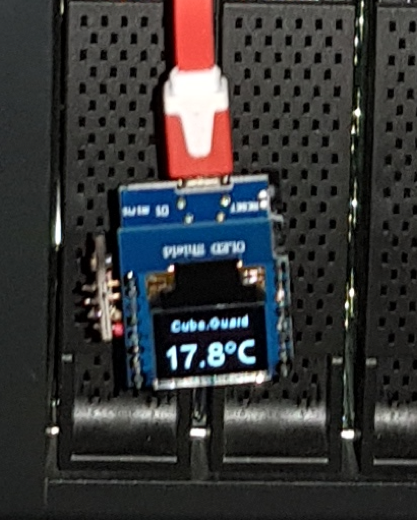

Aperçu du module Auto suffisant grâce à son port mini USB, muni d'un module écran et d'un sensor Bosh BME-280 (Alti-Baro-Temp)

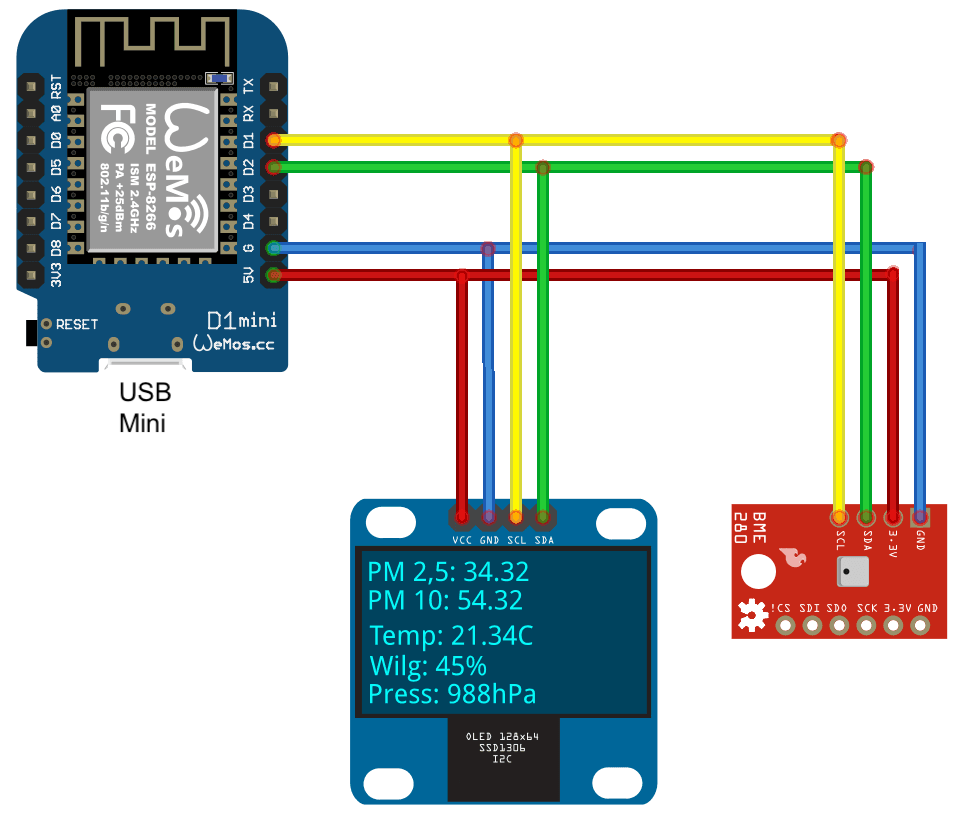

Schéma de Câblage

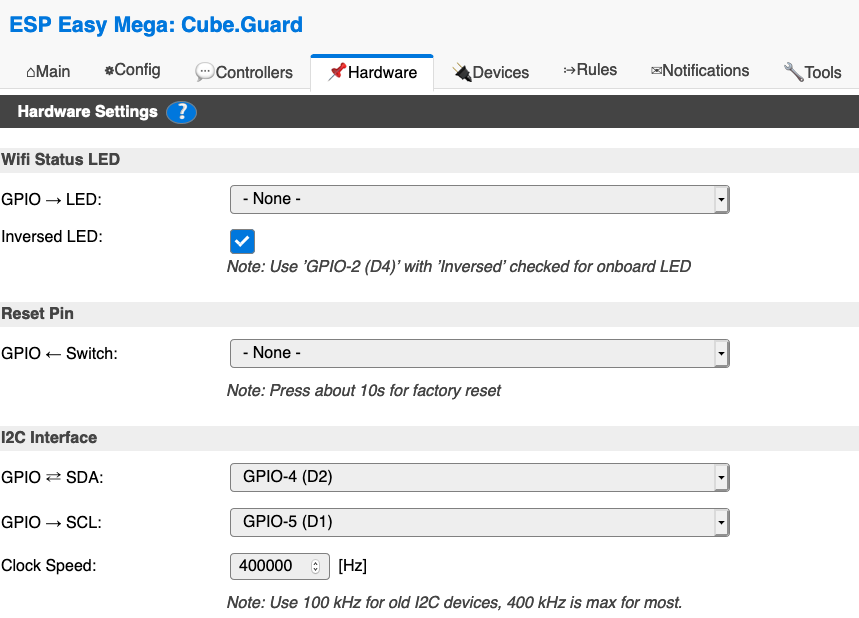

GPIO Paramètre

Sensor Paramètre

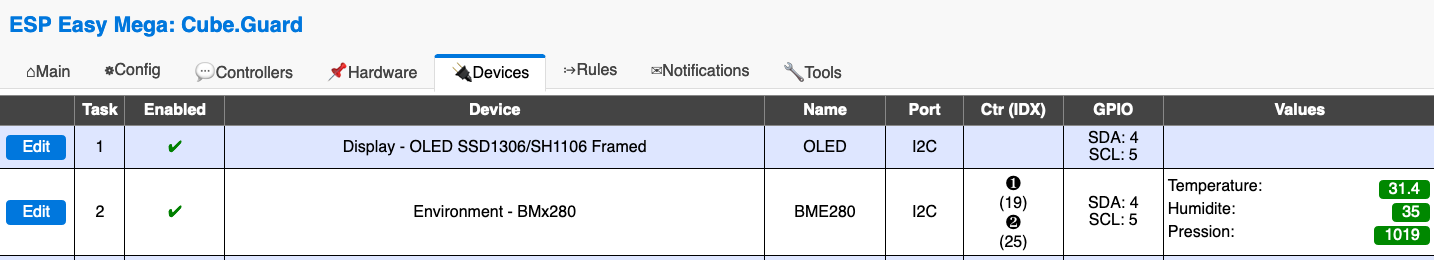

Vue Générale

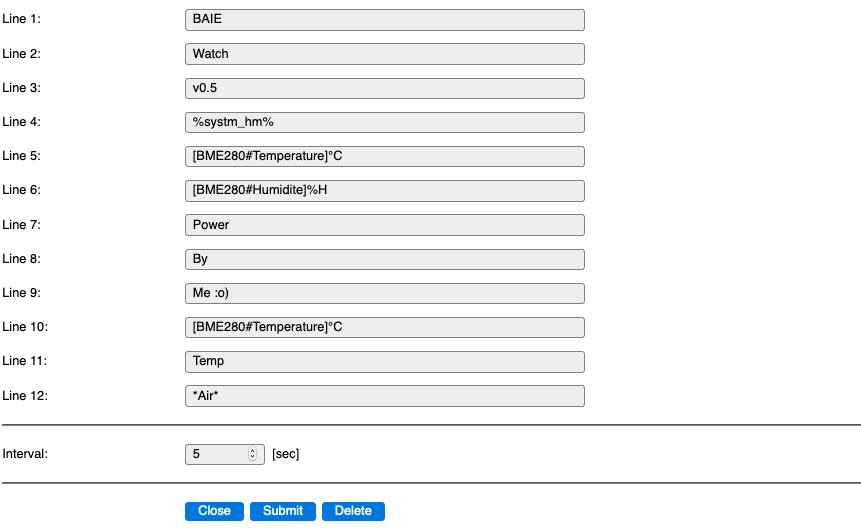

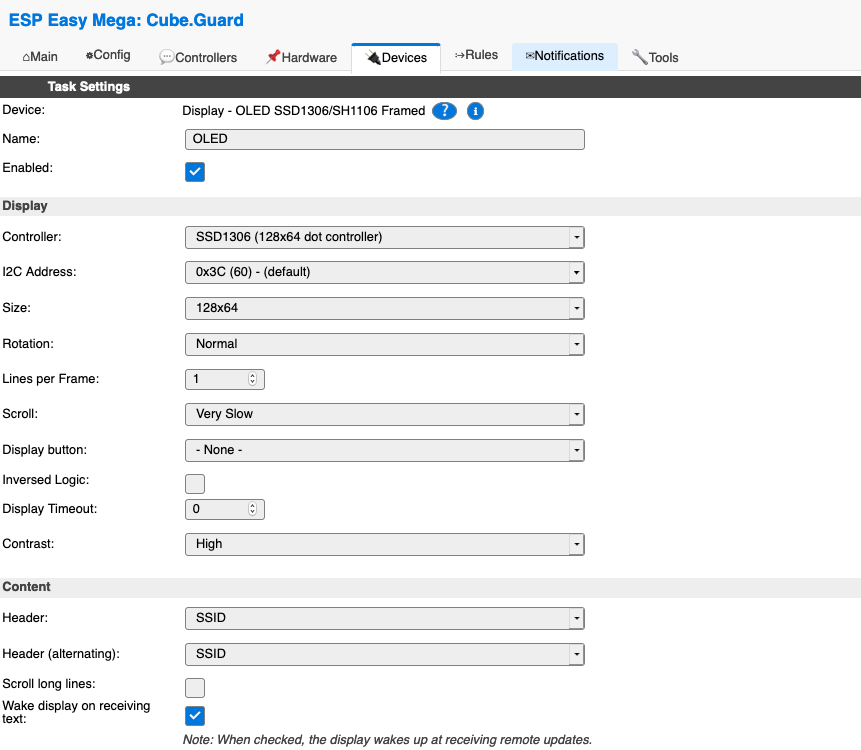

Paramètre Oled

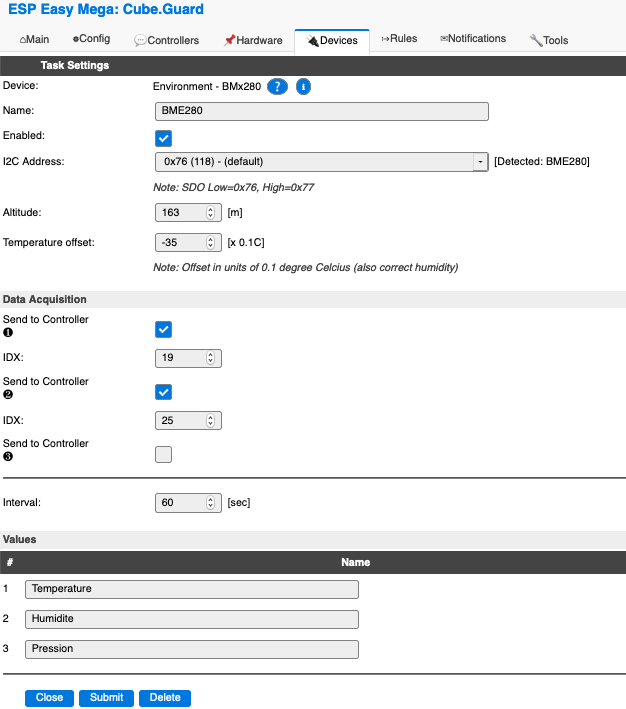

Paramètre BME280

Les Rules

Cette règle permet de transmettre au module N°6 (BoardGuard) via un réseaux propre P2P en UDP
la valeur de sa température à afficher se ce module distant.

// SECTION SEND TEMP
On Clock#Time do
  SendTo 6,oled,5,1,RACKMATIC:  [BME280#Temperature]0°
endon

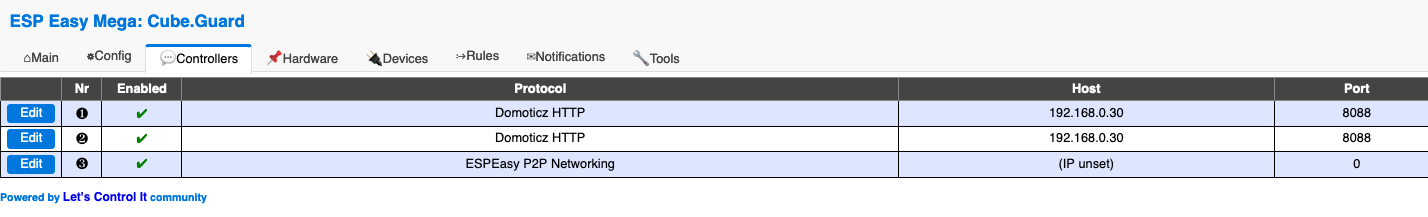

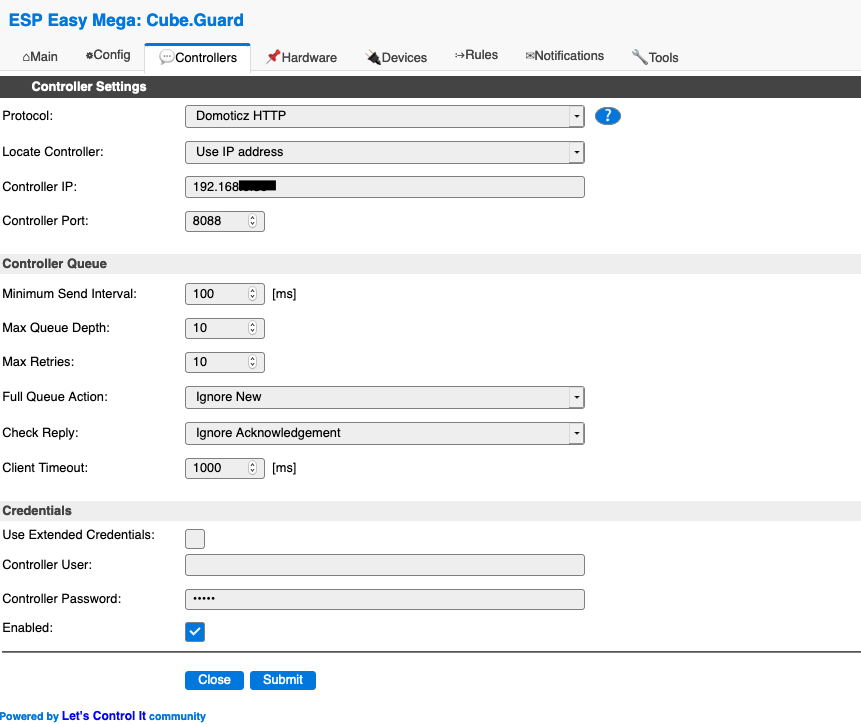

Paramètre Contrôleur

Il sera important de relié votre module à votre serveur Domoticz
si vous souhaitez grapher les mesures prises.
Procéder comme suit:

Il vous faudra renseigner l'adresse ip, le port et le mot de passe du contrôleur.

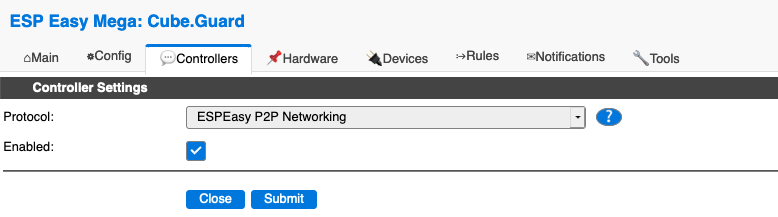

Activer P2P Network

l'Activation de P2P Network vous permettra de transmettre des données entre vos modules.

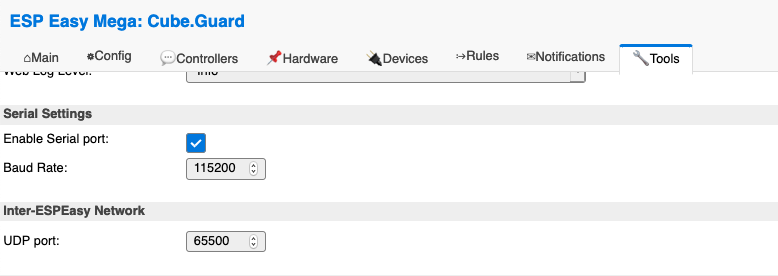

P2P Port Network

Valider le port 65500 pour les communications en UDP.

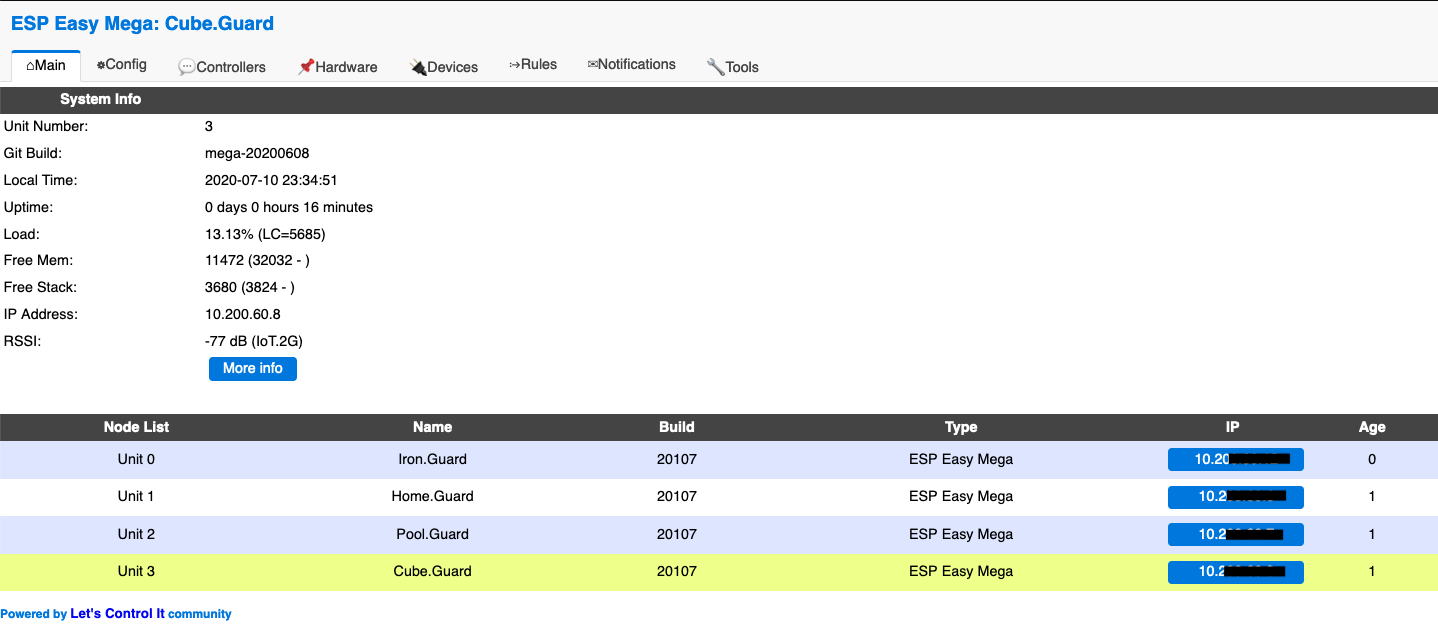

P2P View

Lorsque vous activer le réseaux P2P cela vous permet d'avoir un visuel de tout vos modules
depuis l'interface Web de n'importe lequel de vos modules.

Les Evolutions

Évolution possible:
Rajouter un relais pour actionner ou non un extracteur d'air chaud en fonction du niveau de température intérieur.
L'ajout de Rules sera nécessaire pour contrôler le relais en fonction des paliers de température.

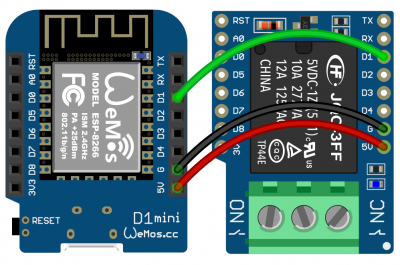

Câblage du relais

Peut aussi être détourné pour l'utilisation d'une VMC ou même un VELUX déjà Motorisé.

La Rules

Voici le type de Rules à mettre en place si sur votre module vous disposer d'un capteur de température type BME280 (alti/baro/temp).

on BME280#Temperature>25 do
GPIO,5,1
endon
on BME280#Temperature<=20 do
GPIO,5,0
endon

Votre relais n'a pas besoin d'être déclarer dans la partie devices pour être commandé.

Explication

Si mon capteur de température BME280 dépasse 25° alors actionner le relais câblé sur le GPIO5. Si mon capteur de température BME280 repasse à 20° ou en dessous alors couper le relais câbler sur le GPIO5.

Cette rules est valide si votre capteur est nommé BME280 et si votre relais est bien câbler sur le GPIO5. A vous d'adapter en fonction de vos câblage sur votre module et déclaration dans ESPEasy.

— sylvain 2020/07/10 19:16
