Room Guard Projet v1 v2

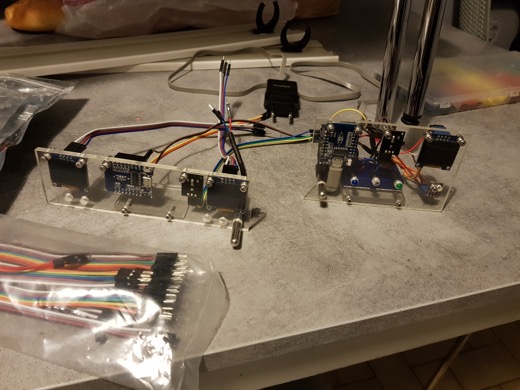

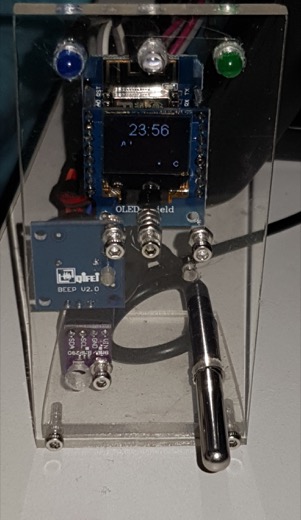

Destiné à surveiller les constantes de Température/Humidité/Pression d'une pièce, Rom Guard vous préviendra dès lors que les divers paliers paramétrés seront atteints.
Cet équipement est composé d'un baromètre BOSCH, d'un écran oled 0“91, d'un Thermomètre Dallas, d'un Buzzer, de LED

Fabriquer soit même ces propres objets connectés à interconnecter avec DOMOTICZ.
Tout les composants utilisés ont été achetés sur AliExpress, afin d'amoindrir le coup de reviens.
Pour concevoir 5 Modules, compter 60€.

Liste des fournitures

Les Composants

1 Buzzer (alertes sonores)
3 LED pour les alertes lumineuses
Gaine Thermo
1 Câbles USB
1 Chargeur 1A

1 esp8266 D1 Mini
1 sonde Dallas DS18b20 (°C)
1 sonde Bosch BME280 (°C/%Hr/hpa)
1 ou 2 écran (Board Guard Uniquement)
Câbles Dupont (40 Unité)

Preparez vos D1 Mini

Dans un premier temps il faudra flasher vôtre D1 Mini avec le firmware espeasy.
Procédure complèteici

Choisir dans l'assistant de flashage la Version de Test en 4096M car celle ci bénéficie,
de plusieurs librairies notamment celle des sons Nokia. (utilisée avec le Buzzer)

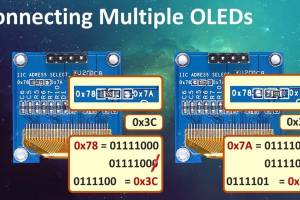

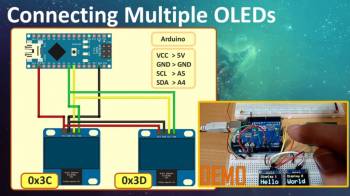

Configuration double écran

Manipulation à faire, afin de pouvoir utiliser 2 écrans sur un seule ESP.
Resevé pour le module Board Guard.

GPIO & Câblage

Procédure de Câblage des éléments
Oled Screen

GND		GND
VCC		3,3V
SCL		D1(GPIO5)
SDA		D2(GPIO4)

Bosch BME280 (Baro/Temp/Pression)

GND		GND
VCC		3,3V
SCL		D1(GPIO5)
SDA		D2(GPIO4)

Dallas DS18b20 (Temp)

GND		GND
VCC		3,3V
DATA		D4(GPIO2)

LED

GND		GND
VCC		D6/7/8(GPIO6/7/8)

Pour les LED mettre en commun les masses (-) et les relier à GND.
Câbler le (+) de chaque LED sur un contact GPIO au choix de libre.
Utilisation avec les Rules de l'ESP EASY

Buzzer

GND		GND
VCC		3,3V
DATA		D6(GPI012)

Câbler DATA sur un contact GPIO au choix de libre.
Utilisation avec les Rules de l'ESP EASY

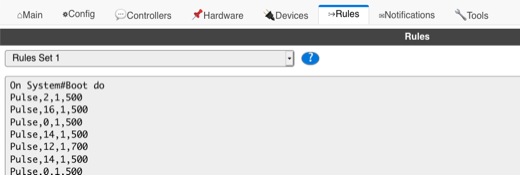

Utilisation des Rules

Après avoir activé la fonction Rules, dans les paramètres avancés, vous verrez apparaitre l'onglet Rules.

Celui-ci contient 4 Rules Set, soit 4 X 2048 caractéres.

Autant être précis dans la syntaxe et éviter de commenter le code.
Cela nous permettra d'utiliser les divers capteurs et d'exploiter leurs mesures afin de pouvoir afficher un état (sonore & visuel) des alertes.

Détails du Rules Set 1:

//BOOT SEQUENCE
On System#Boot do
rtttl,14:d=2,o=4,b=450:8f,8a,8c6,8a,8f
Pulse,13,1,50
Pulse,15,1,50
Pulse,12,1,50
Pulse,15,1,50
Pulse,13,1,50
endon

//ALARME HUM 80%
on BME280#Humidite>80 do
rtttl,14:d=4,o=5,b=350:8d,8e,2p,8f,8g,2p,8d,8e,16p,8f,8g,16p,8c6,8b,16p,8d,8e,16p,8b,2a,2p,16a,16g,16e,16d,2e
Pulse,15,1,8200
timerSet,1,5
endon

Détails du Rules Set 2:

//ALERTES LUMINEUSES
//LED BLEU
on DS18b20#Temperature<20,4 do
Pulse,13,1,800
rtttl,14:d=2,o=4,b=450:8f,8a
timerSet,1,10
endon

on DS18b20#Temperature=>20,5 do
GPIO,13,0
timerSet,1,10
endon

//LED VERT
on DS18b20#Temperature>20,6 do
Pulse,12,1,50
timerSet,1,10
endon

on DS18b20#Temperature>21,8 do
GPIO,12,0
timerSet,1,10
endon

//LED VIOLET ALARME
on DS18b20#Temperature>23 do
rtttl,14:d=4,o=7,b=300:8d,8e,8f,16g,2a,8a-,8a-,8a-.
Pulse,15,1,8200
timerSet,1,10
endon

Détails du Rules Set 3:

//ALERTE SONNORES

FONTION BIP LEVER SOLEIL Idianna Jones

On Clock#Time=All,%sunset% do
rtttl,14:d=4,o=5,b=250:e,8p,8f,8g,8p,1c6,8p.,d,8p,8e,1f,p.,g,8p,8a,8b,8p,1f6,p,a,8p,8b,2c6,2d6,2e6,e,8p,8f,8g,8p,1c6,p,d6,8p,8e6,1f.6,g,8p,8g,e.6,8p,d6,8p,8g,e.6,8p,d6,8p,8g,f.6,8p,e6,8p,8d6,2c6
timerSet,1,1
endon

FONTION BIP COUCHER SOLEIL Looney Toons

On Clock#Time=All,%sunrise% do
rtttl,14:d=4,o=5,b=140:c6,8f6,8e6,8d6,8c6,a.,8c6,8f6,8e6,8d6,8d#6,e.6,8e6,8e6,8c6,8d6,8c6,8e6,8c6,8d6,8a,8c6,8g,8a#,8a,8f
timerSet,1,10
endon

Détails du Rules Set 4

//OPTION REGLAGE REVEIL MODE
//FONCTION REVEIL NOEL GIRLANDE
//JINGLE BELLS
on Clock#Time=All,07:00 do
Pulse,13,1,8200
rtttl,14:d=4,o=5,b=112:8a,8a,a,8a,8a,a,8a,8c6,8f.,16g,2a,8a-,8a-,8a-.,16a-,8a-,8a,8a.,16a,8a,8g,8g,8a,g,c6,8a,8a,8a,a,8a,8a,a,8a,8c6,8f.,16g,2a,8a-,8a-,8a-.,16a-,8a-,8a,8a.,16a,8a,8g,8g,8a,g,c68a,8a,a,8a,8a,a,8a,8c6,8f.,16g,2a,8a-,8a-,8a-.,16a-,8a-,8a,8a.,16a,8a,8g,8g,8a,g
Pulse,13,1,5000
timerSet,1,60
endon
//Looney Toon
On Clock#Time=All,07:05 do
rtttl,14:d=4,o=5,b=140:c6,8f6,8e6,8d6,8c6,a.,8c6,8f6,8e6,8d6,8d#6,e.6,8e6,8e6,8c6,8d6,8c6,8e6,8c6,8d6,8a,8c6,8g,8a#,8a,8f
Pulse,12,1,30
timerSet,1,30
endon
//Idianna Jones
On Clock#Time=All,07:10 do
rtttl,14:d=4,o=5,b=250:e,8p,8f,8g,8p,1c6,8p.,d,8p,8e,1f,p.,g,8p,8a,8b,8p,1f6,p,a,8p,8b,2c6,2d6,2e6,e,8p,8f,8g,8p,1c6,p,d6,8p,8e6,1f.6,g,8p,8g,e.6,8p,d6,8p,8g,e.6,8p,d6,8p,8g,f.6,8p,e6,8p,8d6,2c6
Pulse,15,1,45
timerSet,1,60
endon

//OPTION BIP 1/4 HEURE
on Clock#Time=All,**:60 do
rtttl,14:d=2,o=7,b=250:16g,P,16g
endon

Notes

Vous l'aurez surement compris, les rules sont un point clé dans les Objets Connectés.
Celles-ci, permettent d'intéragir directement avec vos composants ou capteurs.
Dans ce tutaux, les alertes sonores et visuels sont mis en avant, c'est un peu normale !
A la base Room Guard est un avertisseurs de changements d'état de température °C, qui surveille une pièces.
