GND           GND
VCC           VCC
SDA           GPIO 4 (D2)
SCL           GPIO 5 (D1)

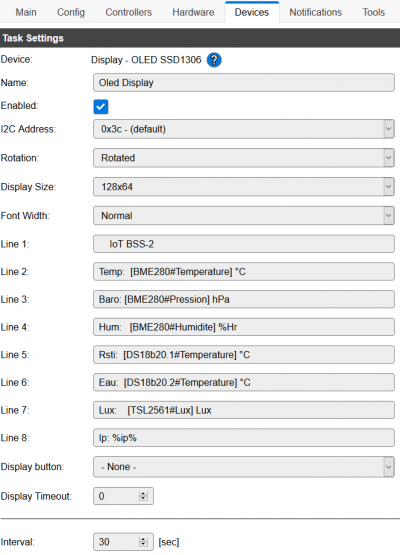

Syntaxe pour afficher sur le oled display:

 [Dallas#Temperature] Dallas = nom du device / Temperature = nom de la valeur

Documentation en ligne

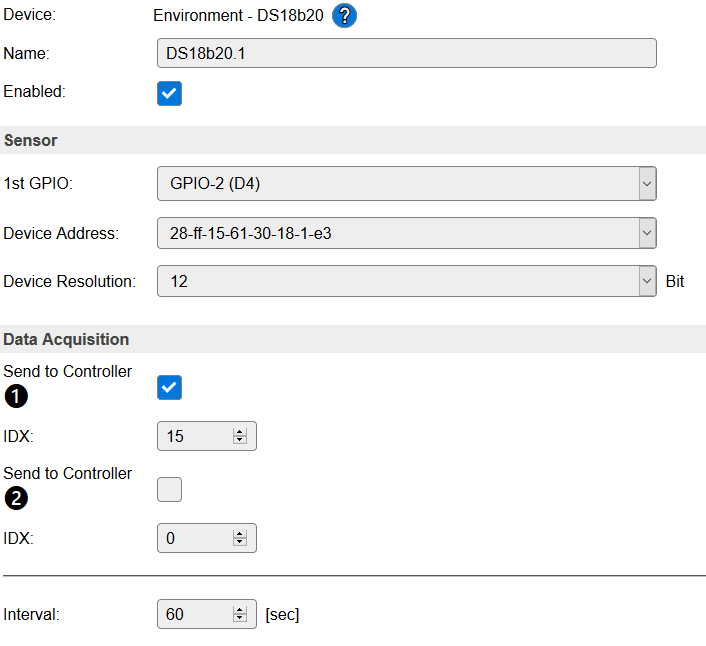

GND           GND
VCC           VCC
INP           GPIO 2 (D4)

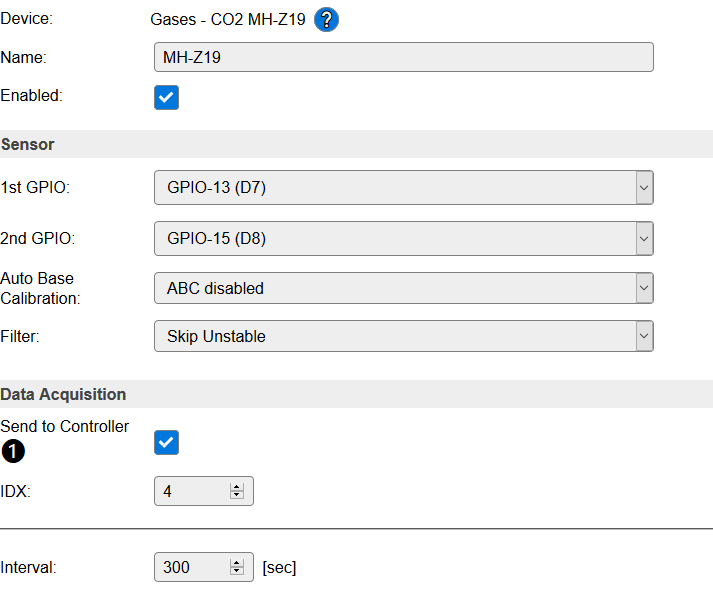

GND           GND
VCC           VCC
TX            GPIO 13 (D7)  Vert
RX            GPIO 15 (D8)  Bleu

Documentation en ligne

GND           GND
VCC           VCC
SDA           GPIO 4 (D2)
SCL           GPIO 5 (D1)

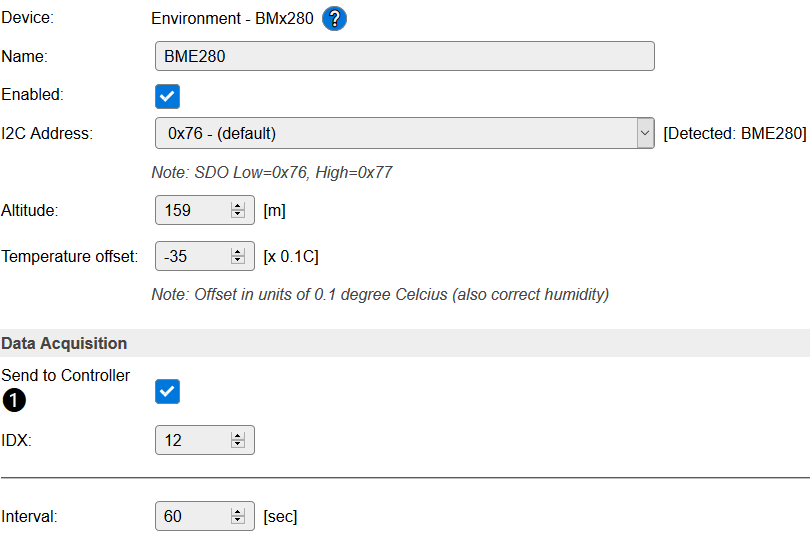

ICS addrerss 0x76 Note: SDO Low=0x76, High=0x77
Penser à renseigner l'altitude pour avoir une pression hPa calibrée.

GND           GND
VCC           VCC
SDA           GPIO 4 (D2)
SCL           GPIO 5 (D1)

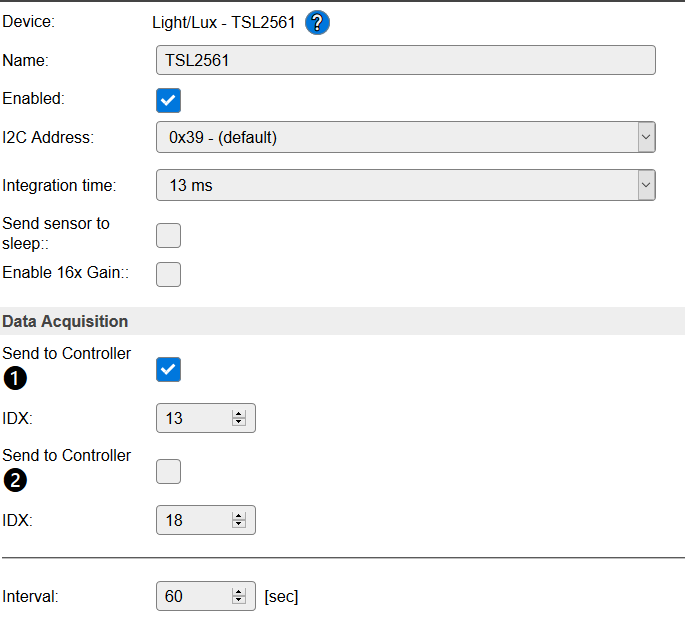

ICS addrerss 0x39

ESP            Buzzer
GPIO    <-->   I/O
Power
3.3V    <-->   VCC
GND     <-->   GND

Comment utiliser un buzzer avec de simple rules
Exemple avec ne sonde de température:

//LED BLEU
on DS18b20#Temperature<20,4 do
Pulse,12,1,800
rtttl,14:d=2,o=4,b=450:8f,8a
timerSet,1,1
endon

Dans cet exemple, quand la température est inférieur à 20.4°c la LED Bleu du GPIO 12
s'allume 800 ms puis le buzzer du GPIO 14 joue une melodie.

Exemple avec l'heure du system (FONCTION HORLOGE REVEIL)

//Looney Toon
On Clock#Time=All,07:05 do
rtttl,14:d=4,o=5,b=140:c6,8f6,8e6,8d6,8c6,a.,8c6,8f6,8e6,8d6,8d#6,e.6,8e6,8e6,8c6,8d6,8c6,8e6,8c6,8d6,8a,8c6,8g,8a#,8a,8f
Pulse,13,1,30000
timerSet,1,10
endon

Dans cet exemple, tout les jours a 7H05 le système joue une mélodie et allume une LED sur le GPIO 13
pendant 30 sec.

DeviceName#ValueName<<value>
DeviceName#ValueName=<value>
DeviceName#ValueName><value>
DeviceName#ValueName>=<value>
DeviceName#ValueName<=<value>
DeviceName#ValueName!=<value>
DeviceName#ValueName<><value>

equal (=) to
less (<) than
greater (>) than
less or equal (<=) to
greater or equal (>=) to
not equal (!= or <>) to

on MH-Z19#PPM<=700 do
GPIO,14,1,250   //1=ok, 0=no / 250=ms
timerSet,1,30  // toute les 30sec
endon

//LED BLEU
on MH-Z19#PPM>1 do
Pulse,2,1,200
timerSet,1,1
endon
on MH-Z19#PPM>=749 do
GPIO,2,0
timerSet,1,10
endon

//LED VERT
on MH-Z19#PPM>750 do
Pulse,16,1,250
timerSet,1,1
endon
on MH-Z19#PPM>=1000 do
GPIO,16,0
timerSet,1,10
endon

on sw1#state do
if [dummy#var1]=0
  TaskValueSet 12,1,1
else
  TaskValueSet 12,1,0
endif
gpio,16,[dummy#var1]
gpio,13,[dummy#var1]
endon

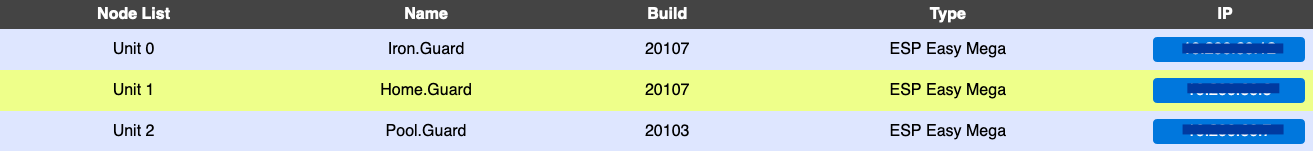

L'activation du réseau UDP entre vos modules peu s'avérer utile pour une gestion centralisé de ceux-ci.
Une fois ce réseaux activé, vous avez accès a tout vos modules depuis n'importe lequel.

Pour activer cet option:

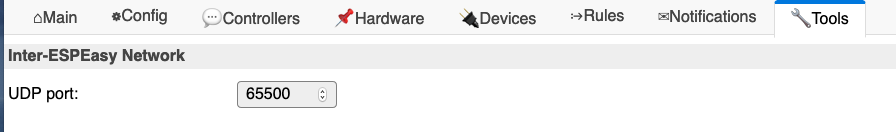

Depuis l'interface WEB de votre ESP, aller dans Tools puis Advanced

Repérer la section UDP Port et saisir comme valeur 65500.

— sylvain 2020/06/21 17:37
